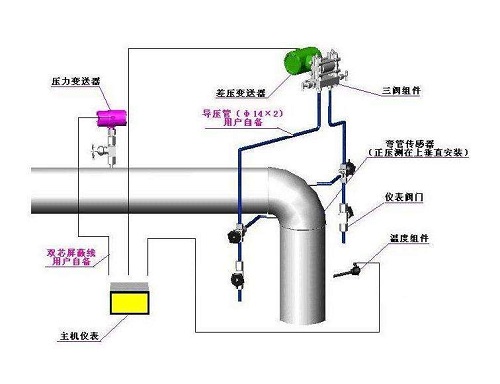

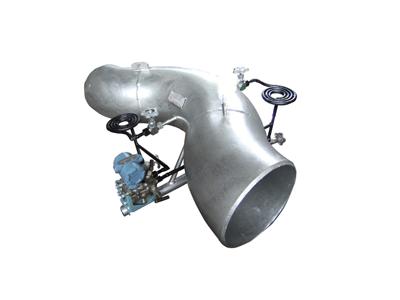

YJWL系列彎管流量計可直接聯入DCS系統，適用于各種工業現場,可作為長期監測流量的測量裝置。彎管流量計主要由彎管傳感器、專用儀表或DCS系統、差壓變送器及一些管道閥門組件組成，當流量測量需溫度壓力補償時，還應配備壓力變送器、溫度變送器、溫度傳感器。該產品是根據流體力學和動力學理論設計制造的新一代全新概念的差壓式流量測量系統。
YJWL系列彎管流量計應用范圍：
彎管流量計廣泛應用于冶金、化工、熱電、紡織、制藥、石油、天然氣、造紙、煙草、食品加工、熱力等行業的液體、氣體、蒸汽的測量。
YJWL系列彎管流量計測量原理：
流體在某一溫度某一壓力條件下流過一個管道，當其流經彎頭時，該流體將做相應的圓周旋轉運動。根據流體強制旋流等理論，流體在管道內作圓周運動與固體在空間狀態下作圓周運動類似，因此流體必然會產生慣性離心力，該離心力的大小與流體的流速、流體的密度以及作圓周運動的曲率半徑（也就是彎管傳感器的曲率半徑）等因素有關。
由于彎管傳感器曲率半徑是已知的，流過彎管傳感器的流體密度又可通過對流體的溫度、壓力等參數的測定利用主機的計算機準確地求得，因此在彎管傳感器上產生的離心力的大小就只是流體流速的函數。只要測出離心力的大?。ㄍㄟ^差壓變送器間接測得），就可測出流體在管道內的流速，將流速乘以管道的截面積和流體的密度，流體的流量即可計算確定。
YJWL系列彎管流量計產品特點：
1、彎管流量計測量準確度高、重復性好：彎管流量計系統測量精度高達1％或 1.5％，重復性準確度則高達0.2%。
2、無附加壓力損失：彎管傳感器沒有任何插入件或節流件，因此在測量流量過程中不會對被測流體造成附加壓力損失，可節省流體輸送的動力消耗，節約能源。
3、適應性強：彎管傳感器可在高溫、高壓、粉塵、振動、潮濕及其它惡劣環境中正常使用。
4、量程范圍寬：流速測量范圍：液體介質為0.2～12米/秒, 蒸汽或氣體介質為5～160米/秒的。管徑范圍： φ10～φ2000mm。
5、彎管流量計直管段要求不嚴格：直管段前五（5D）后二（2D）即可充分滿足使用要求。
6、使用壽命長：彎管傳感器耐溫、耐壓、耐腐蝕、耐磨損、耐振動性能好，并對微量磨損不敏感。傳感器經特殊加工處理后壽命至少與管道壽命相同。
7、安裝方便、耐磨損、免維護：由于彎管傳感器對磨損不敏感，所以可以直接焊接安裝在管道上，一次焊接完成后再也不存在泄漏等令人頭痛的問題，不需維護。
YJWL系列彎管流量計技術參數：
1、測量范圍：
管徑：Φ25～Φ2000mm 溫度：0～500℃
流速：0.2～12.0米/秒（液體介質） 壓力：0～5.5MPa
7～120 米/秒（蒸汽或其他氣體）
2、精度：
溫度測量誤差： 0.2%；
壓力測量誤差： 0.2%；
瞬時熱量測量誤差：小于2.0％F.S； 瞬時流量測量誤差：小于1.5％F.S。
3、主機功耗：工作電源為220V時小于25W；
4、主機工作環境要求：
溫度：－10～45℃； 濕度：小于85％；
5、顯示方式：
液晶顯示，可顯示實時時鐘（T）、累計時間（∑T）、累計流量（Kt）、累計熱量 （GJ）；右側由上到下分別為溫度（℃）、壓力（MPa）、瞬間流量（t/h）、瞬時熱量（GJ/h）。還可根據具體要求進行相應的顯示。
6、輸出模式(訂貨時選擇，沒有說明時儀表不具備輸出功能)：
A）RS－232或RS-485串行接口輸出；
B）4～20mA標準信號輸出。
7、報警功能（訂貨時選擇，沒有說明時儀表不具備報警功能）：
主機可對流量、溫度、壓力、差壓四種被測參數進行高、低限位報警，并有一對輸出接點可供用戶外接聲、光報警使用。
8、外形尺寸： 160×80×200(mm)；
9、儀表主機重量：2kg
YJWL系列彎管流量計產品選型：
|
型號 |
規格代碼 |
說明 |
|
YJWL |
|
金湖億嘉儀表 |
|
結構組成 |
A－－－－－－ |
包括傳感器 差壓變送器 溫度一體化 壓力變送器 顯示表及閥門組件 |
|
B－－－－- |
包括傳感器 差壓變送器 溫度一體化 顯示表及閥門組件 |
|
|
C－－－－- |
包括傳感器 差壓變送器 壓力變送器 顯示表及閥門組件 |
|
|
D－－－－ |
包括傳感器 差壓變送器 顯示表及閥門組件 |
|
|
E－－－－ |
包括傳感器 顯示表及閥門組件 |
|
|
顯示表類型 |
1－－－－ |
顯示表橫式盤裝 |
|
2－－－－ |
顯示表豎式盤裝 |
|
|
3－－－－ |
顯示表為壁掛表 |
|
|
4－－－－- |
流量轉換卡 |
|
|
傳感器類型 |
L－－－－ |
L型傳感器 |
|
S－－－－ |
S型傳感器 |
|
|
T－－－－ |
特殊形式傳感器 |
|
|
G－－－－ |
管段式傳感器 |
|
|
加工方式 |
1－－－－ |
機加 |
|
2－－- |
推制 |
|
|
傳感器材質 |
0－－－－ |
20#普通碳鋼 |
|
1－－－－ |
不銹鋼材質 |
|
|
2－－- |
特殊材質 |
|
|
測量介質 |
-S |
液體 |
|
-Q |
普通氣體 |
|
|
-M |
煤氣 |
|
|
-Z |
蒸汽 |
|
|
傳感器管徑- |
- |
見公稱直徑代碼表 |
|
A |
20 |
J |
125 |
S |
600 |
|
B |
25 |
K |
150 |
T |
700 |
|
C |
32 |
L |
200 |
U |
800 |
|
D |
40 |
M |
250 |
V |
900 |
|
E |
50 |
N |
300 |
W |
1000 |
|
F |
65 |
O |
350 |
X |
1100 |
|
G |
70 |
P |
400 |
Y |
1200 |
|
H |
80 |
Q |
450 |
Z |
﹥1200 |
|
I |
100 |
R |
500 |
|
|
YJWL系列彎管流量計訂貨須知：
訂貨時請?zhí)峁┮韵聟?shù)：
1、被測介質名稱、介質的成分或密度。
2、最大流量、最小流量、常用流量、溫度、壓力。
3、工藝管道內徑、壁厚、材質、傳感器安裝部位。
YJWL系列彎管流量計質量承諾：
金湖億嘉儀表有限公司主營海水電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
