億嘉手把手教您挑選合適的渦街流量計

渦街流量計屬于高精度流量測量儀表，它的主要優勢在于把壓力損失控制在很小的范圍內，并且其自身的量程范圍大。儀表測量部分無可動部件，可靠性好，日常維護便利，且可以測量氣體、液體及蒸氣。

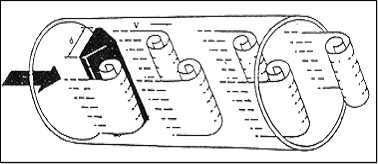

在流體中設置三角柱型旋渦發生體，渦街流量計則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

                         f=St.V/〔（1-1.25d/D）d〕

式中：

f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數

V－流體的平均流速

d－柱體流面寬度

D-管道內徑

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。

 圖（二）

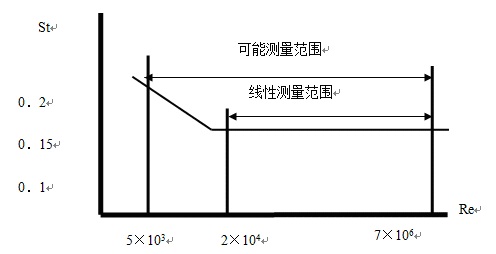

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。

　                      Q＝3600f/K或M=ρ3600 f/K

式中：K＝儀表常數（1/m3）。

M=質量流量

Q＝體積流量（m3/h）

ρ=介質密度（kg/m3）

F=頻率Hz

了解完渦街流量計的工作原理，這樣會幫助我們更好的對渦街流量計進行選型，從而為自己挑選最合適的型號。

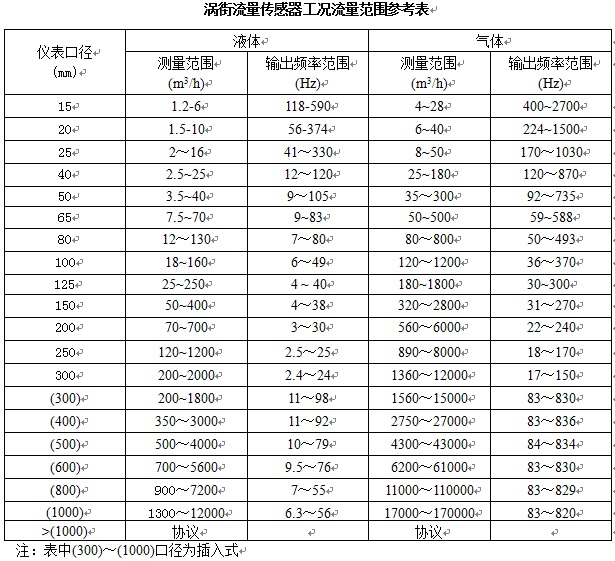

第一步，我們要確定被測量的介質是液體還是氣體，因?yàn)檫@個關系到流量的標定，流量的上下限數據參數請見圖（三）

第二步，確定流量計的口徑大小與流量范圍，，具體參數請看圖（三）

圖（三）

第三步，被測介質的溫度。一般250℃以下的話使用一般傳感器探頭就可以，如果溫度超過250℃且低于350℃就必須使用高溫探頭。若超過350℃則需要使用電容式，這個造價就比較高了。

第四步，看渦街流量計是否需要配溫度、壓力補償。

第五步，看安裝環境，是否需要一體式，還是分體式。需要法蘭連接式，卡裝式還是插入式渦街流量計。

第六步，是否需要防腐，是否需要帶通訊協議，支持485通訊、HART協議。

第七步，選擇供電方式，電池供電或220V供電（需另配220V轉24V的電源開關）。
